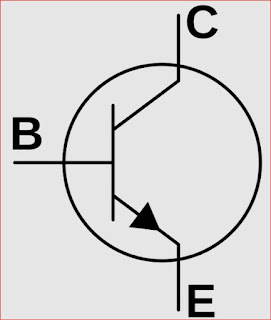

Simbol transistor

Simbol transistor - Transistor adalah salah satu komponen paling penting dalam dunia elektronika. Fungsi utamanya adalah sebagai pengontrol arus listrik dan penguat sinyal. Untuk merepresentasikan transistor secara visual, digunakan simbol transistor yang khas. Simbol ini berperan penting dalam merancang dan memahami rangkaian elektronik. Artikel ini akan membahas pentingnya simbol transistor dalam konteks elektronika modern.

Simbol transistor terdiri dari beberapa elemen kunci yang merepresentasikan karakteristik dasar transistor. Ada tiga jenis transistor utama yang paling umum digunakan: transistor bipolar junction (BJT), transistor field-effect (FET), dan transistor jembatan (darlington). Setiap jenis transistor memiliki simbolnya sendiri dengan variasi yang menggambarkan konfigurasi kaki dan sifat operasionalnya.

Desain dan Analisis Rangkaian: Simbol transistor digunakan dalam desain dan analisis rangkaian elektronik. Dengan memahami simbol dan karakteristik transistor, insinyur dapat merancang rangkaian dengan mempertimbangkan sifat operasionalnya. Simbol transistor memberikan gambaran visual yang jelas tentang bagaimana transistor harus dihubungkan dalam suatu rangkaian.

Komunikasi dan Kolaborasi: Simbol transistor adalah bahasa universal dalam komunitas elektronika. Ketika bekerja dengan rekayasa elektronik, simbol ini memungkinkan insinyur untuk berkomunikasi dengan jelas dan efisien mengenai rangkaian dan konfigurasi transistor yang digunakan. Hal ini penting dalam kolaborasi tim dan berbagi informasi dengan sesama profesional.

Pemeliharaan dan Perbaikan: Simbol transistor memainkan peran penting dalam pemeliharaan dan perbaikan perangkat elektronik yang menggunakan transistor. Dengan memahami simbol dan struktur transistor, teknisi dapat mengganti transistor yang rusak dengan yang serupa, memastikan kecocokan dan kinerja yang tepat.

Pendidikan dan Pembelajaran: Simbol transistor merupakan bagian integral dari pembelajaran elektronika. Memahami simbol dan fungsinya membantu siswa dan mahasiswa dalam memahami prinsip dasar transistor dan aplikasinya. Hal ini penting dalam membentuk dasar pengetahuan yang kuat dalam bidang elektronika.

Pengembangan Teknologi: Dalam era teknologi modern, simbol transistor terus berkembang seiring dengan munculnya jenis transistor baru dan perangkat semikonduktor yang inovatif. Simbol transistor memainkan peran penting dalam memperkenalkan dan mengkomunikasikan konsep baru kepada komunitas elektronika, mendorong pengembangan teknologi yang lebih maju.

Simbol transistor adalah komponen penting dalam elektronika modern. Dengan menggambarkan karakteristik dan konfigurasi transistor secara visual, simbol ini memfasilitasi desain, analisis, komunikasi, dan pemeliharaan perangkat elektronik. Memahami simbol transistor merupakan langkah pertama dalam memahami prinsip dasar transistor dan memanfaatkannya dalam berbagai aplikasi elektronik. Seiring dengan perkembangan teknologi, simbol transistor akan terus berkembang untuk mencerminkan jenis transistor baru yang muncul. Dalam hal ini, simbol transistor tetap menjadi kunci pemahaman dalam dunia elektronika modern.

Transistor adalah sebuah komponen semikonduktor yang berfungsi sebagai pengontrol arus listrik dan penguat sinyal dalam rangkaian elektronik. Transistor dapat mengatur dan memperkuat arus listrik dengan menggunakan sinyal kecil sebagai pengendali.

Transistor terbuat dari material semikonduktor seperti silikon atau germanium yang memiliki sifat konduktivitas yang dapat diatur. Struktur dasar transistor terdiri dari tiga lapisan semikonduktor yang biasanya disebut sebagai Emitter (E), Base (B), dan Collector (C). Transistor terdiri dari dua jenis utama: transistor bipolar junction (BJT) dan transistor field-effect (FET).

Transistor BJT memiliki dua jenis, yaitu NPN (Negative-Positive-Negative) dan PNP (Positive-Negative-Positive). Pada transistor NPN, lapisan basis memiliki polaritas negatif sedangkan lapisan emitter dan collector memiliki polaritas positif. Pada transistor PNP, polaritasnya berkebalikan, dengan lapisan basis memiliki polaritas positif dan lapisan emitter serta collector memiliki polaritas negatif.

Cara kerja transistor NPN adalah sebagai berikut: Ketika arus kecil mengalir dari basis ke emitter, lapisan basis yang tipis menjadi lebih konduktif, dan menghasilkan arus yang lebih besar antara collector dan emitter. Transistor NPN bekerja dalam mode penguatan (amplifikasi) dan dapat digunakan sebagai saklar elektronik.

Cara kerja transistor PNP sedikit berbeda: Ketika arus kecil mengalir dari basis ke emitter, lapisan basis yang tipis menjadi kurang konduktif, dan mengurangi arus yang mengalir antara collector dan emitter. Transistor PNP bekerja dalam mode saklar dan sering digunakan dalam rangkaian yang memerlukan logika negatif.

Ketika transistor ditempatkan dalam rangkaian elektronik, perubahan arus di bagian basis dapat menghasilkan perubahan besar pada arus yang mengalir di antara emitter dan collector. Dengan cara ini, transistor berfungsi sebagai pengontrol dan penguat arus, serta memungkinkan pengaturan dan manipulasi sinyal listrik dalam rangkaian elektronik secara efisien.
